Bomba Submersível Esgoto Schneider BRAVA EV10 1,0CV 220V Trifásica
A Bomba Submersível Esgoto Schneider BRAVA EV10 1,0CV 220V Trifásica é uma motobomba submersível Schneider da linha BRAVA, indicada para esgoto e efluentes, respeitando a passagem máxima de sólidos, a vazão e a altura manométrica informadas pelo fabricante.
Resumo do produto
| Aplicação principal | bombeamento de efluentes não fibrosos, águas servidas, estações elevatórias e aplicações comerciais ou industriais. |
| Vazão máxima de referência | 16,3 m³/h |
| Pressão máxima sem vazão | 18 m.c.a. |
| Recalque | 2" BSP |
| Passagem / aplicação com sólidos | 25 mm |
Dados técnicos principais
| Modelo | BRAVA EV10 |
| Linha | BRAVA Efluente Vórtex |
| Potência | 1,0CV |
| Tensão | 220V trifásica |
| Código Schneider | 87131869-00 |
| Código de barras (EAN) | 7899425545745 |
| Diâmetro do recalque | 2" BSP |
| Passagem máxima de sólidos | 25 mm |
| Vazão máxima de referência | 16,3 m³/h |
| Pressão máxima sem vazão | 18 m.c.a. |
| Diâmetro do rotor | 108 mm |
| Temperatura máxima do líquido | 40 °C |
| Motor | IP-68, 2 polos, 60 Hz |

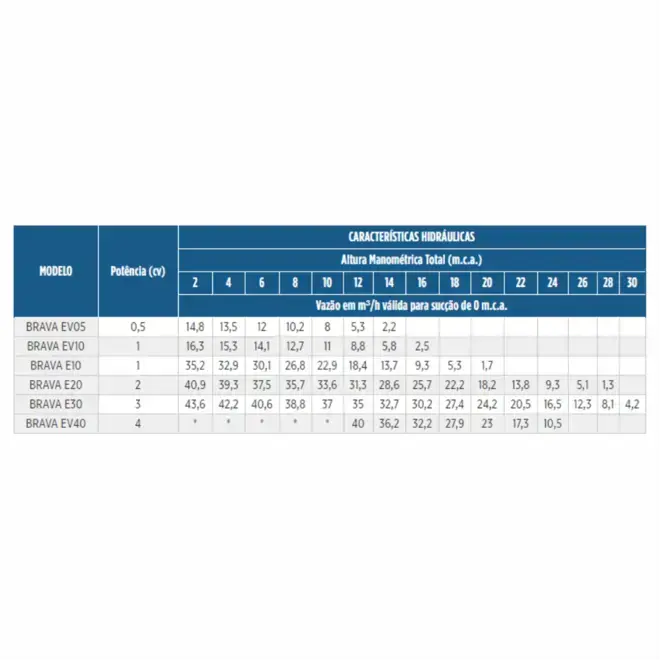

Curva hidráulica de referência
| Modelo |
Pressão / Altura manométrica total (m.c.a.) — BRAVA E / EV — esgoto e efluentes — 220V trifásica |
|---|
| 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 |
|---|
| Vazão (m³/h) |
Valores conforme curva hidráulica técnica da Schneider, filtrados por tensão e tipo de alimentação deste SKU. |
|---|
| BRAVA EV05 0,50CV 220V Tri | 14,8 | 13,5 | 12,0 | 10,2 | 8,0 | 5,3 | 2,2 | - | - | - | - | - | - | - | - |
| BRAVA E10 1,0CV 220V Tri | 35,2 | 32,9 | 30,1 | 26,8 | 22,9 | 18,4 | 13,7 | 9,3 | 5,3 | 1,7 | - | - | - | - | - |
BRAVA EV10 1,0CV 220V Tri
modelo deste SKU | 16,3 | 15,3 | 14,1 | 12,7 | 11,0 | 8,8 | 5,8 | 2,5 | - | - | - | - | - | - | - |
| BRAVA E20 2,0CV 220V Tri | 40,9 | 39,3 | 37,5 | 35,7 | 33,6 | 31,3 | 28,6 | 25,7 | 22,2 | 18,2 | 13,8 | 9,3 | 5,1 | 1,3 | - |
| BRAVA E30 3,0CV 220V Tri | 43,6 | 42,2 | 40,6 | 38,8 | 37,0 | 35,0 | 32,7 | 30,2 | 27,4 | 24,2 | 20,5 | 16,5 | 12,3 | 8,1 | 4,2 |
| BRAVA EV40 4,0CV 220V Tri | 40,0 | 36,2 | 32,2 | 27,9 | 23,0 | 17,3 | 10,5 | - | - | - | - | - | - | - | - |
A linha destacada corresponde ao modelo deste SKU. A tabela mostra outras potências da mesma família, na mesma tensão e tipo de alimentação.
Os dados hidráulicos seguem a tabela técnica da Schneider/Franklin Electric e devem ser usados como referência para seleção. Para o dimensionamento correto, considere também as perdas de carga da instalação.
Outras opções de tensão
As opções acima mostram outras tensões e tipos de alimentação disponíveis para a mesma bomba.
Aplicações recomendadas
- Bombeamento de efluentes não fibrosos;
- Águas servidas e sistemas de esgotamento;
- Estações elevatórias;
- Indústrias, instalações comerciais e condomínios.
Características construtivas
- Bocal roscado BSP;
- Caracol da motobomba em ferro fundido cinzento GG-20;
- Rotor semiaberto, conforme construção da linha BRAVA;
- Selo mecânico conforme especificação da linha Schneider BRAVA;
- Motor elétrico IP-68, 60 Hz, refrigerado com óleo dielétrico.
Observações importantes
- Produto não indicado para bombeamento de água potável;
- A motobomba deve trabalhar completamente submersa;
- Para líquidos abrasivos ou aplicações fora das condições informadas, consulte análise técnica;
- Os dados de vazão e pressão podem variar conforme perdas de carga e condições da instalação.
Perguntas frequentes
Essa bomba é indicada para esgoto e efluentes?
Sim, desde que respeitados os limites técnicos do modelo, a aplicação recomendada e as condições de instalação.
Qual é a vazão máxima de referência?
A vazão máxima de referência é de 16,3 m³/h, conforme a curva hidráulica técnica do fabricante.
Qual é a pressão máxima sem vazão?
A pressão máxima sem vazão é de 18 m.c.a..
Qual é o diâmetro de recalque?
O recalque deste modelo é 2" BSP.
