Bomba Submersível Drenagem Schneider BRAVA DV03 c/ boia 0,33CV 127V Monofásica
A Bomba Submersível Drenagem Schneider BRAVA DV03 c/ boia 0,33CV 127V Monofásica é uma motobomba submersível Schneider da linha BRAVA com boia elétrica para acionamento automático, indicada para drenagem, respeitando a passagem máxima de sólidos, a vazão e a altura manométrica informadas pelo fabricante.
Resumo do produto
| Aplicação principal | drenagem de águas servidas e pluviais, rebaixamento de lençol freático, fossos e aplicações com sólidos pequenos em suspensão. |
| Vazão máxima de referência | 13,6 m³/h |
| Pressão máxima sem vazão | 11 m.c.a. |
| Recalque | 2" BSP |
| Passagem / aplicação com sólidos | 8 mm |
Dados técnicos principais
| Modelo | BRAVA DV03 B |
| Linha | BRAVA Drenagem Vórtex |
| Potência | 0,33CV |
| Tensão | 127V monofásica |
| Código Schneider | 87132148-00 |
| Código de barras (EAN) | 7899425552354 |
| Diâmetro do recalque | 2" BSP |
| Passagem máxima de sólidos | 8 mm |
| Vazão máxima de referência | 13,6 m³/h |
| Pressão máxima sem vazão | 11 m.c.a. |
| Diâmetro do rotor | 89 mm |
| Temperatura máxima do líquido | 40 °C |
| Motor | IP-68, 2 polos, 60 Hz |
| Boia elétrica | Sim, para acionamento automático |

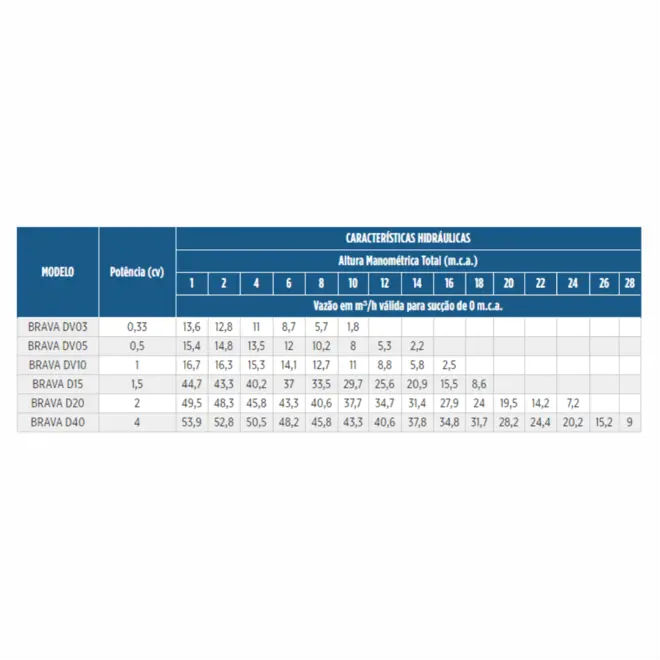

Curva hidráulica de referência
| Modelo |
Pressão / Altura manométrica total (m.c.a.) — BRAVA D / DV — drenagem — 127V monofásica |
|---|
| 1 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 |
|---|
| Vazão (m³/h) |
Valores conforme curva hidráulica técnica da Schneider, filtrados por tensão e tipo de alimentação deste SKU. |
|---|
| BRAVA DV03 0,33CV 127V Mono | 13,6 | 12,8 | 11,0 | 8,7 | 5,7 | 1,8 | - | - | - | - | - | - | - | - | - |
BRAVA DV03 c/ boia 0,33CV 127V Mono
modelo deste SKU | 13,6 | 12,8 | 11,0 | 8,7 | 5,7 | 1,8 | - | - | - | - | - | - | - | - | - |
| BRAVA DV05 0,50CV 127V Mono | 15,4 | 14,8 | 13,5 | 12,0 | 10,2 | 8,0 | 5,3 | 2,2 | - | - | - | - | - | - | - |
| BRAVA DV05 c/ boia 0,50CV 127V Mono | 15,4 | 14,8 | 13,5 | 12,0 | 10,2 | 8,0 | 5,3 | 2,2 | - | - | - | - | - | - | - |
| BRAVA DV10 1,0CV 127V Mono | 16,7 | 16,3 | 15,3 | 14,1 | 12,7 | 11,0 | 8,8 | 5,8 | 2,5 | - | - | - | - | - | - |
| BRAVA DV10 c/ boia 1,0CV 127V Mono | 16,7 | 16,3 | 15,3 | 14,1 | 12,7 | 11,0 | 8,8 | 5,8 | 2,5 | - | - | - | - | - | - |
A linha destacada corresponde ao modelo deste SKU. A tabela mostra outras potências da mesma família, na mesma tensão e tipo de alimentação.
Os dados hidráulicos seguem a tabela técnica da Schneider/Franklin Electric e devem ser usados como referência para seleção. Para o dimensionamento correto, considere também as perdas de carga da instalação.
Outras opções de tensão
As opções acima mostram outras tensões e tipos de alimentação disponíveis para a mesma bomba.
Aplicações recomendadas
- Drenagem de águas servidas e pluviais;
- Rebaixamento de lençol freático;
- Esgotamento de locais alagados;
- Indústrias, instalações comerciais e condomínios.
Características construtivas
- Bocal roscado BSP;
- Caracol da motobomba em ferro fundido cinzento GG-20;
- Rotor semiaberto, conforme construção da linha BRAVA;
- Selo mecânico conforme especificação da linha Schneider BRAVA;
- Motor elétrico IP-68, 60 Hz, refrigerado com óleo dielétrico.
Observações importantes
- Produto não indicado para bombeamento de água potável;
- A motobomba deve trabalhar completamente submersa;
- Para líquidos abrasivos ou aplicações fora das condições informadas, consulte análise técnica;
- Os dados de vazão e pressão podem variar conforme perdas de carga e condições da instalação.
- Modelos com boia elétrica não devem operar em regime contínuo sem submergência total.
Perguntas frequentes
Essa bomba é indicada para drenagem?
Sim, desde que respeitados os limites técnicos do modelo, a aplicação recomendada e as condições de instalação.
Qual é a vazão máxima de referência?
A vazão máxima de referência é de 13,6 m³/h, conforme a curva hidráulica técnica do fabricante.
Qual é a pressão máxima sem vazão?
A pressão máxima sem vazão é de 11 m.c.a..
Qual é o diâmetro de recalque?
O recalque deste modelo é 2" BSP.
