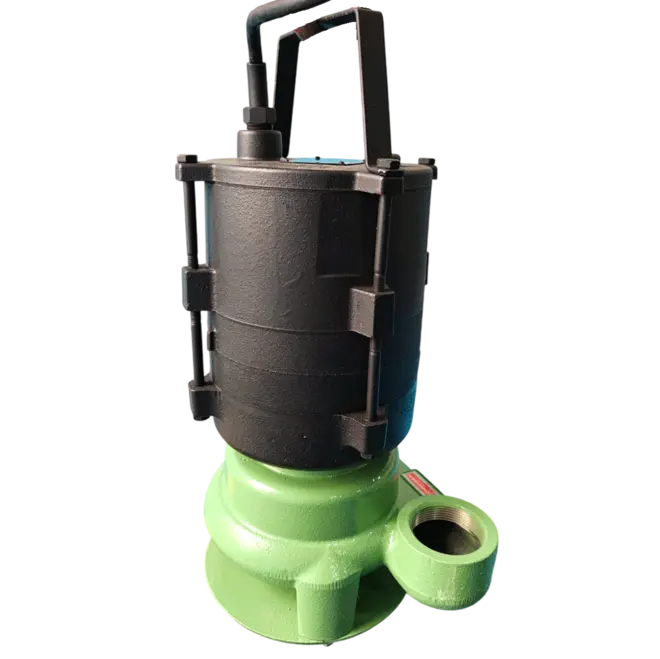

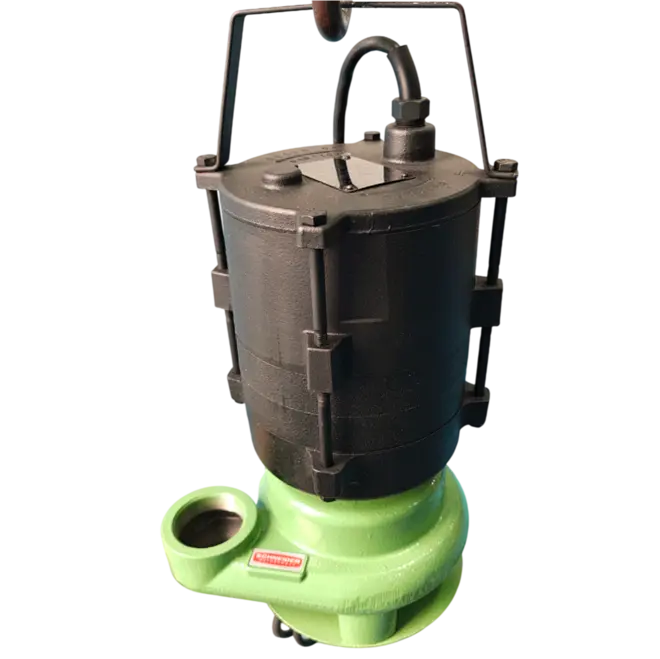

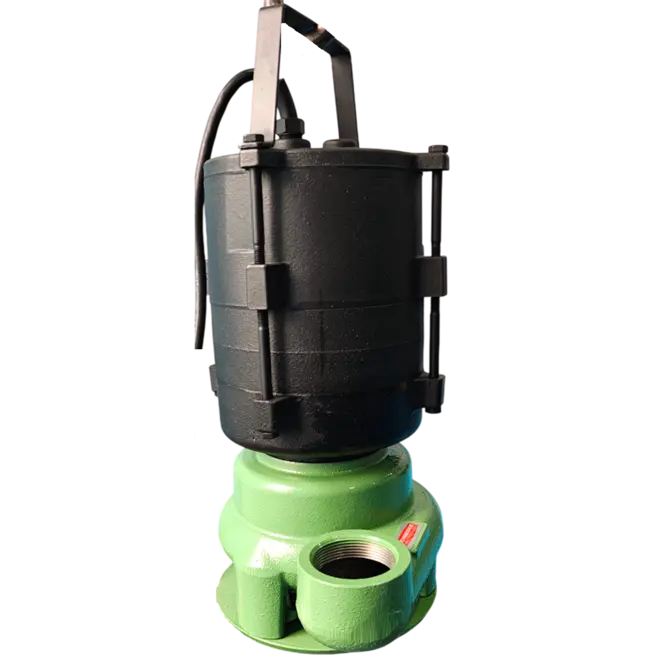

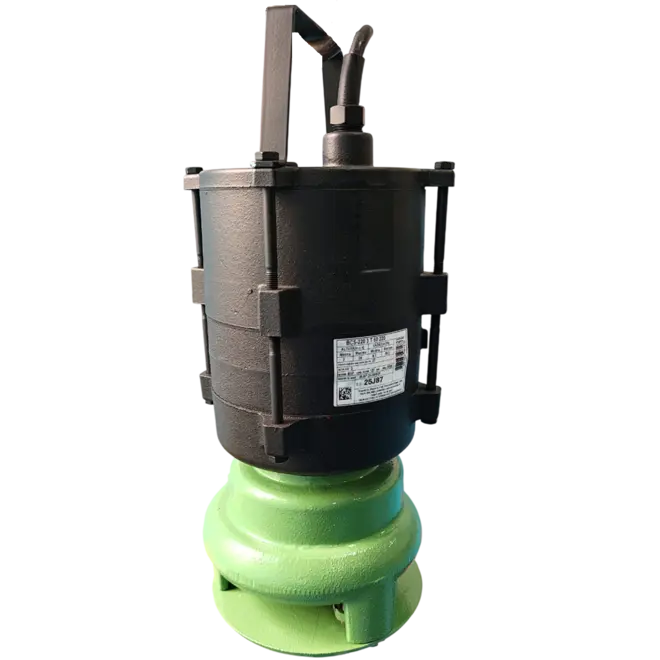

Bomba Submersível Esgoto Schneider BCS-320 4,0CV 380V Trifásica
A Bomba Submersível Esgoto Schneider BCS-320 4,0CV 380V Trifásica é indicada para bombeamento de esgoto, águas servidas e efluentes não fibrosos, com construção robusta para líquidos com sólidos em suspensão conforme limite técnico do modelo. É uma opção técnica para quem busca desempenho, durabilidade e suporte especializado na escolha da bomba correta.
Resumo do produto
| Aplicação principal | bombeamento de esgoto, águas servidas, efluentes não fibrosos, estações elevatórias e aplicações industriais. |
| Vazão máxima de referência | 76,1 m³/h |
| Pressão máxima sem vazão | 26 m.c.a. |
| Recalque | 3" BSP |
| Passagem máxima de sólidos | 20 mm |
Dados técnicos principais

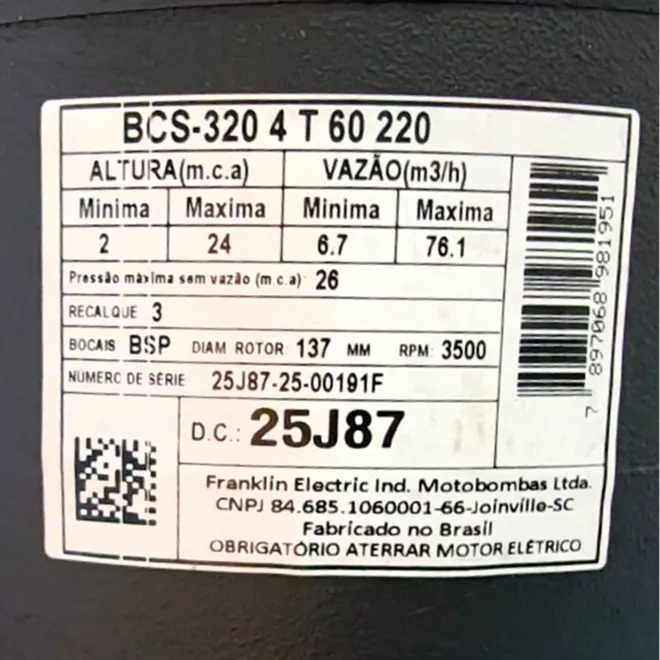

| Modelo | BCS-320 |
| Potência | 4,0CV |
| Tensão | 380V trifásica |
| Código Schneider | 87108196-00 |
| Código de barras (EAN) | 7897068981968 |
| Diâmetro do recalque | 3" BSP |
| Passagem máxima de sólidos | 20 mm |
| Vazão máxima de referência | 76,1 m³/h |
| Pressão máxima sem vazão | 26 m.c.a. |
| Diâmetro do rotor | 137 mm |
| Temperatura máxima do líquido | 40 °C |

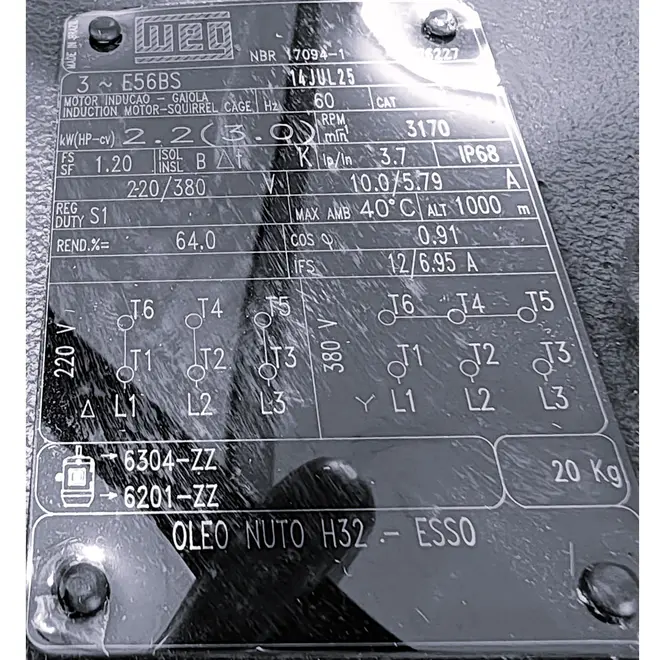

| Motor | IP-68, 2 polos, 60 Hz |

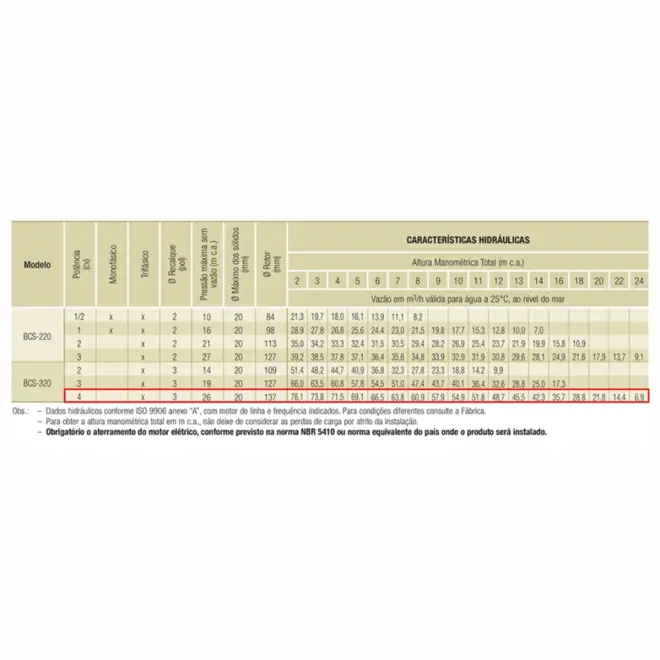

Curva hidráulica de referência
| Modelo |
Pressão / Altura manométrica total (m.c.a.) — BCS-320 — 380V trifásica |
|---|
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
|---|
| Vazão (m³/h) |
Valores conforme curva hidráulica técnica da Schneider, filtrados por tensão e tipo de alimentação deste SKU. |
|---|
| BCS-320 2,0CV 380V Tri | 51,4 | 48,2 | 44,7 | 40,9 | 36,8 | 32,3 | 27,8 | 23,3 | 18,8 | 14,2 | 9,9 | - | - | - | - | - | - | - | - | - | - | - | - |
| BCS-320 3,0CV 380V Tri | 66,0 | 63,5 | 60,8 | 57,8 | 54,5 | 51,0 | 47,4 | 43,7 | 40,1 | 36,4 | 32,6 | 28,8 | 25,0 | 21,2 | 17,3 | 13,3 | - | - | - | - | - | - | - |
BCS-320 4,0CV 380V Tri
modelo deste SKU | 76,1 | 73,8 | 71,5 | 69,1 | 66,5 | 63,8 | 60,9 | 57,9 | 54,9 | 51,8 | 48,7 | 45,5 | 42,3 | 39,0 | 35,7 | 32,3 | 28,8 | 25,3 | 21,8 | 18,1 | 14,4 | 10,6 | 6,9 |
A linha destacada corresponde ao modelo deste SKU. A tabela mostra outras potências da mesma família, na mesma tensão e tipo de alimentação.
Os dados hidráulicos seguem a tabela técnica da Schneider/Franklin Electric e devem ser usados como referência para seleção. Para o dimensionamento correto, considere também as perdas de carga da instalação.
Outras opções de tensão
As opções acima mostram outras tensões e tipos de alimentação disponíveis para a mesma bomba.
